隨著中頻感應加熱技術在工業應用中的普及，越來越多的場合需用到4-10KHz，功率100-1000KW的感應加熱設備對金屬工件進行淬火、透熱處理。襄樊臺基公司（襄樊儀表元件廠）在三十余年快速晶閘管制造經驗的基礎上，從九十年代初開始進行高頻晶閘管的研制。近年來，通過引入一種新的設計模型，改進材料及工藝設計，采用新的分布式放大門極結構，明顯改善了器件的高頻電流性能。所生產的KA系列高頻晶閘管已批量應用于汽車、軸承、鐵路系統等各個行業。

一、主要品種技術指標

型號	電壓特性		電流特性		開關特性
型號	V_DRM/V_RRM (115°C)	I_TAV (T_HS55°C)	I_Tf/f (T_HS55°C)	t_q (115°C)	dv/dt (115°C)	di/dt (115°C)
	V	A	A/KHz	μs	V/μs	A/μs
Y30KAC	800-1200	200	200/10	6-10	500	200
Y30KAD	1200-1600	200	200/6	10-16	500	200
Y35KAD	1200-1600	300	300/6	10-16	500	200
Y35KAC	800-1200	400	300/10	6-10	500	200
Y40KAD	1200-1600	500	500/6	10-16	500	200
Y40KAC	800-1200	600	400/10	6-10	500	250
Y45KAD	1000-1400	600	600/6	12-18	500	250
Y45KAC	800-1200	800	500/10	8-15	500	250
Y50KAD	1000-1400	800	800/8	12-18	500	250
Y50KAC	800-1200	1000	600/8	8-15	500	250
Y55KAD	1000-1400	1000	1000/6	12-18	500	250
Y55KAC	800-1200	1200	800/8	8-15	500	250

二、性能特點

高速開通性能 - 采用新的分布式防大門極結構，器件的開通時間可縮短至2μs以內
極高的開通電流上升率承受能力 - 通過改進設計和工藝，高頻器件晶閘管的不重復電流上升率di/dt可達1500A/μs以上（見圖1）
快速軟恢復特性 - 優良的軟恢復特性，減小了器件的關斷過電壓
較低的通態壓降 - 減小了器件的通態熱損耗
低開通和恢復損耗 - 由于有極短的開通和恢復時間，與常規快速晶閘關比，開通和恢復損耗顯著下降
關短時間范圍8-12μs - 適于4-10KHz的串并聯逆變線路

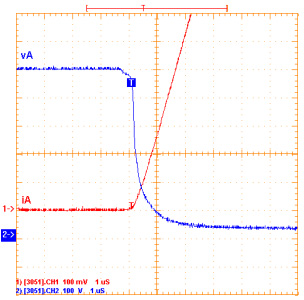

圖1 高頻晶閘管開通時間小于2μs

三、應用領域

4-10KHz感應加熱領域 - 與其它逆變器件比，具有體積小、可靠性高、功率大、效率高、經濟性好等優點
各類中頻逆變系統 - 如電焊機、等設備中

四、使用要點

1. 采用強促觸發措施

器件的di/dt性能及開通時間和開通損耗受門極觸發脈沖影響很大。建議使用中門極觸發條件為：

門極觸發電流幅值I_G=10I_GT
門極電流上升時間t_r小于1μs

2. 高頻晶閘管的串并聯使用

在大功率高頻率逆變場合，選用多只高頻元件串聯或并聯使用，可獲得更好的高頻功率性能。器件選擇時應向生產商提出器件串并聯配對要求。

高頻應用時，需注意器件高頻電流感應磁場對其周圍金屬材料及器件自身安裝螺桿及支架的感應加熱影響。必要時器件的散熱器安裝可采用不銹鋼或其它材料。
